Технический анализ карданного вала с крестообразным креплением, всенаправленной угловой компенсацией и грузоподъемностью для тяжелых условий эксплуатации.

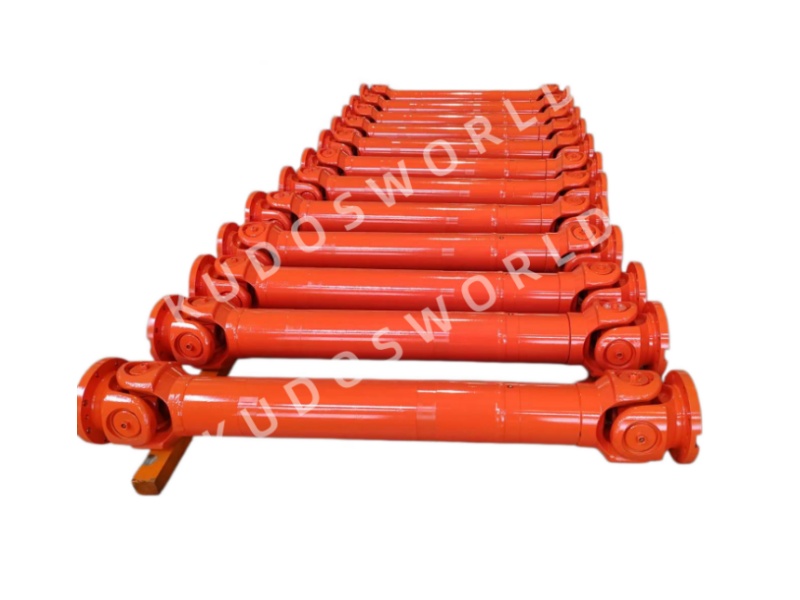

Карданный вал с крестообразным креплением, также известный как жесткий карданный шарнир с поперечной осью, является ключевым компонентом для передачи угловой мощности в промышленных приводных системах. Он состоит в основном из трех важных частей: крестовины, вилок и игольчатых подшипников.

За счет установки двух вилок на четыре цапфы крестовины образуется пространственное шарнирное соединение между ведущим и ведомым валами. При вращении ведущего вала ведомый вал не только вращается синхронно, но и свободно поворачивается вокруг центра крестовины в любом направлении, идеально компенсируя угловые перекосы и осевые смещения между двумя валами трансмиссии.

Для обеспечения стабильной работы в течение длительного времени крестовина обычно оснащается смазочным штуцером и внутренними масляными каналами, ведущими к шейкам для непрерывной смазки.

Основная конструкция и прецизионные компоненты

Несмотря на кажущуюся простоту, вал карданного шарнира с крестообразным шлицем состоит из множества точно подобранных компонентов, которые в совокупности определяют его рабочие характеристики и срок службы.

Крест (основной компонент системы передачи крутящего момента)

Крестовина является основным элементом, передающим крутящий момент, и обычно изготавливается методом ковки из цементированной легированной стали 20CrMnTi. После цементации и закалки ее поверхностная твердость достигает HRC 58–62, в то время как сердцевина сохраняет превосходную ударную вязкость, позволяющую выдерживать высокоинтенсивные ударные и переменные нагрузки.

Вилки (соединительные и несущие)

Вилки делятся на ведущий и ведомый концы и служат основными соединительными элементами между ведущим и ведомым валами оборудования. Они выпускаются в двух вариантах исполнения:

• Цельная хомута: изготовлена ​​методом интегрированной ковки, что исключает потенциальный риск ослабления болтовых соединений. Прочность на кручение увеличена более чем на 40% по сравнению с традиционными конструкциями, что делает ее идеальной для тяжелых условий эксплуатации, например, на прокатных станах.

• Разъемная хомутовая скоба: разработана для легкой разборки и обслуживания, что позволяет быстро заменять подшипниковые узлы. Широко используется в металлургическом, горнодобывающем и другом оборудовании, требующем частого обслуживания.

Подшипниковый узел и система смазки

В подшипниковом узле используются высокоточные игольчатые подшипники для минимизации потерь на трение. Поддерживающая система смазки регулярно подает консистентную смазку через штуцер на крестовине; смазка поступает непосредственно к треющимся парам цапф и подшипников, создавая основу для работы с низким трением и длительным сроком службы.

Широкие области применения

Благодаря превосходной угловой компенсации и высокой несущей способности, карданные валы с крестообразным креплением стали незаменимыми деталями трансмиссии во многих отраслях промышленности. От тяжелого металлургического оборудования грузоподъемностью в десять тысяч тонн до прецизионных автоматизированных производственных линий, от судовых силовых установок до башен ветротурбин для новых источников энергии — разнообразные требования к производительности стимулировали разработку различных серий продукции и индивидуальных решений.

• Металлургическая промышленность: крупнейший рынок применения, в основном используется в главных приводных системах прокатных станов для выдерживания сильных ударных нагрузок.

• Автомобильная промышленность: широко применяется в карданных валах автомобилей с задним и полным приводом для эффективной передачи мощности.

• Строительная техника: обычно используется в ключевых трансмиссионных частях кранов, экскаваторов, погрузчиков и другой землеройной техники.

• Новое энергетическое оборудование: Чрезвычайно высокие требования к надежности ветроэнергетических и фотоэлектрических системах. Например, в системе поворота ветротурбин мощностью 1,5 МВт используются цельные универсальные муфты с расчетным крутящим моментом 4500 кН·м и сроком службы 20 лет. Мониторинг в реальном времени с помощью онлайн-системы мониторинга вибрации (частота дискретизации 1 кГц) повышает точность прогнозирования неисправностей до 92%.

• Высокоточное оборудование: Миниатюрные карданные валы с крестообразным креплением охватывают диапазон крутящего момента 11,2–1120 Н·м и подходят для прецизионных станков, промышленных роботов и другого высокоточного оборудования.

Научный отбор и перспективы рынка

Правильный выбор имеет решающее значение для надежности всей приводной системы. Необходимо всесторонне оценить такие факторы, как номинальный крутящий момент, максимальная скорость вращения, допустимое угловое смещение, монтажное пространство и фактические условия эксплуатации. Для выбора наиболее подходящей модели необходимы научные расчеты и анализ применения. Неправильный выбор может привести к преждевременному выходу из строя и даже простою оборудования, поэтому необходим систематический метод выбора.

Согласно отраслевым отчетам, перспективы рынка карданных валов с крестообразным креплением выглядят многообещающими. Ожидается, что объем рынка в Китае достигнет 18 миллиардов юаней к 2025 году и превысит 26 миллиардов юаней к 2030 году, при среднегодовом темпе роста 7,5%. Значительный рост обусловлен высоким спросом со стороны электромобилей, ветроэнергетики и высокотехнологичного оборудования. Среди них рынок карданных валов для электромобилей растет на 38% в год, постоянно увеличивая спрос на высокоточные карданные шарниры.

Для получения дополнительной информации и ответов на вопросы оуниверсальный шарнирПожалуйста, свяжитесь с Kudosworld.
